SIO8591

4 * Kanal Analog IN / 1 * Analog Out
an serieller Schnittstelle

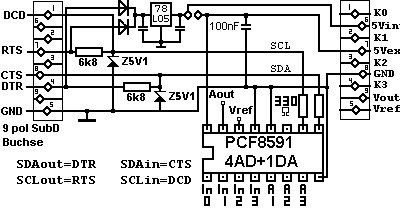

Schaltplan

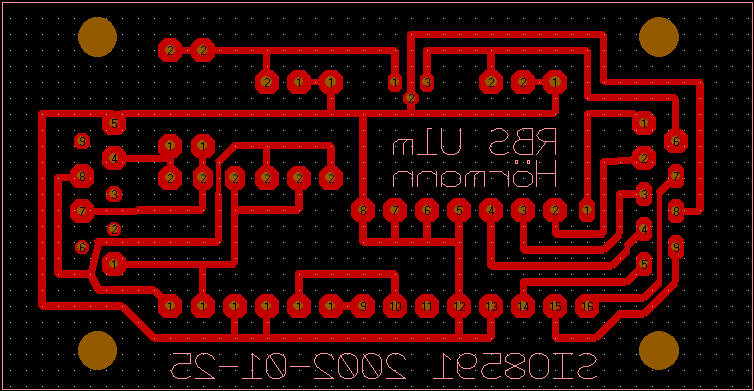

Platine	Platine im Target-Format 4 KB
Stückliste	2 x SubD9 female 2 x 6k8 blau grau rot 2 x 330 orange orange braun 2 x Z5V1 2 x 4001 2 x 10 uF 1 x 78L05 1 x PCF8591

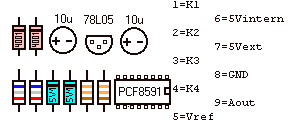

Bestückungsplan	Zum Betrieb mit der Spannungsversorgung durch den PC, muss eine Bruecke zwischen PIN 6 und PIN 7 gesetzt werden!

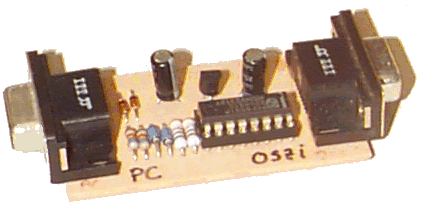

Foto
Oszi-Bild:
Software-Win:	I2C-Bus-Testprogramm unter Windows mit Hardware.dll 198 kB Oszilloskop mit SIO8591 205 Kb
